測量?jī)?nèi)容：

1. 高度差和傾斜度

2. 間隙和夾角

測量?jī)x器：

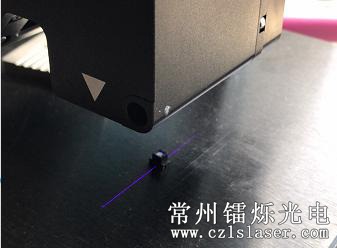

鐳爍光電激光3D輪廓傳感器LS-A80007

測量方案：

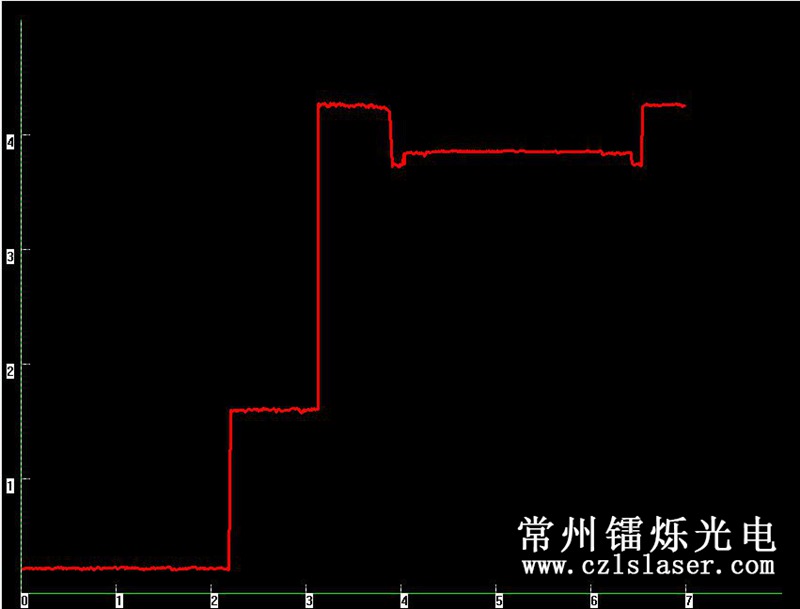

1. 將lens置于激光線范圍內，取得lens截面圖像

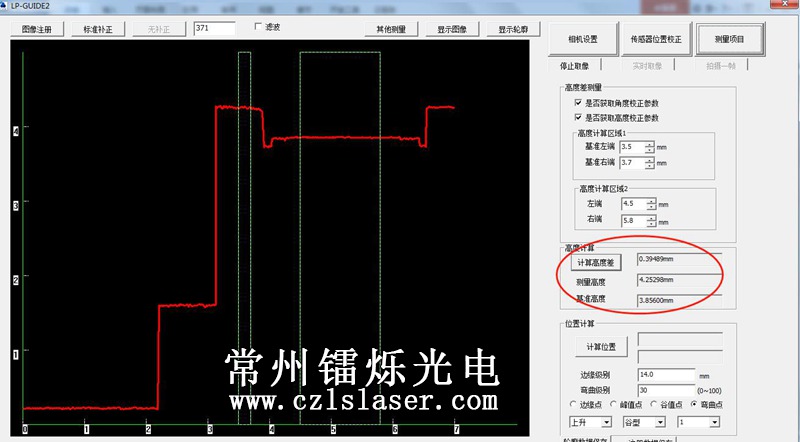

2. 計算高度差：選擇兩個區域即可，如下圖

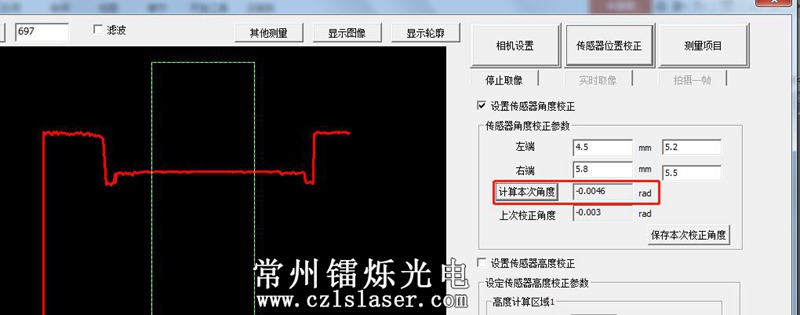

3. 計算傾斜度：選擇lens區域即可，入下圖

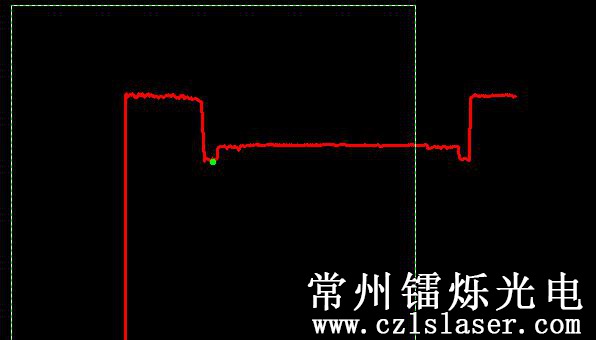

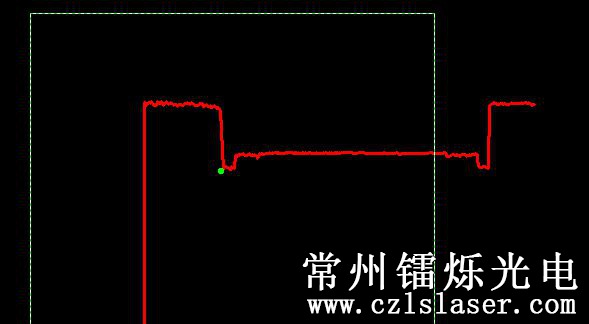

4. 計算間隙：求得兩個間隙邊緣X坐標，相減可得，如下圖

5. 計算夾角：

需配合移動載臺，測的兩個不同位置的間隙，通過軟件算法可得
