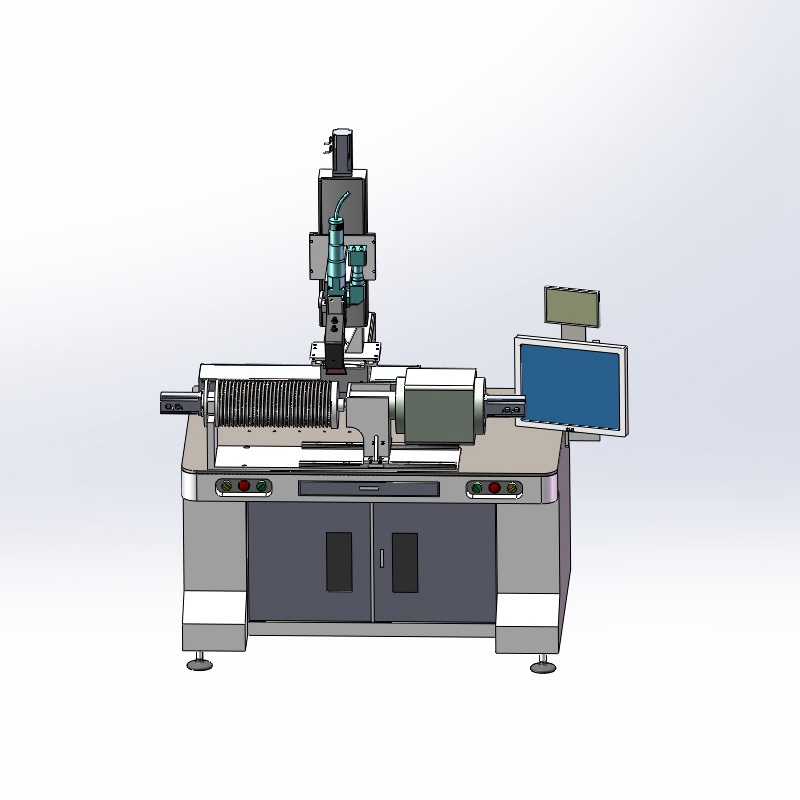

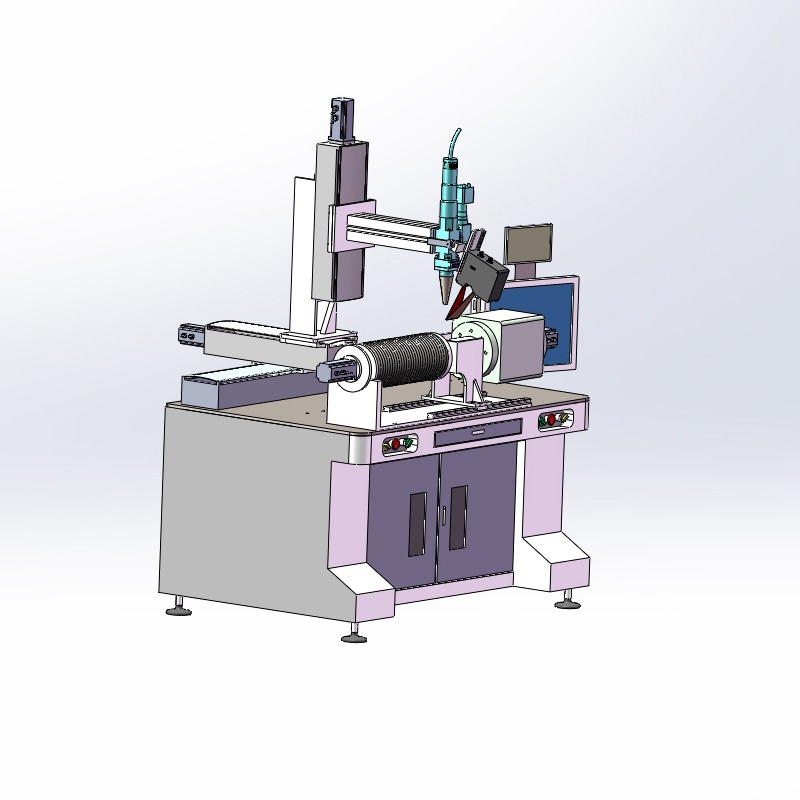

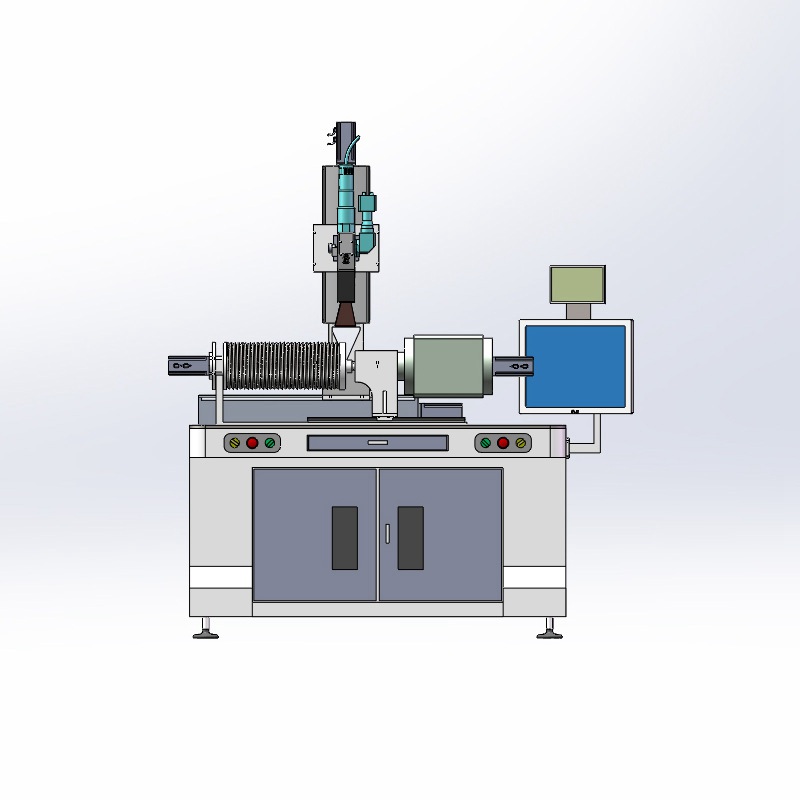

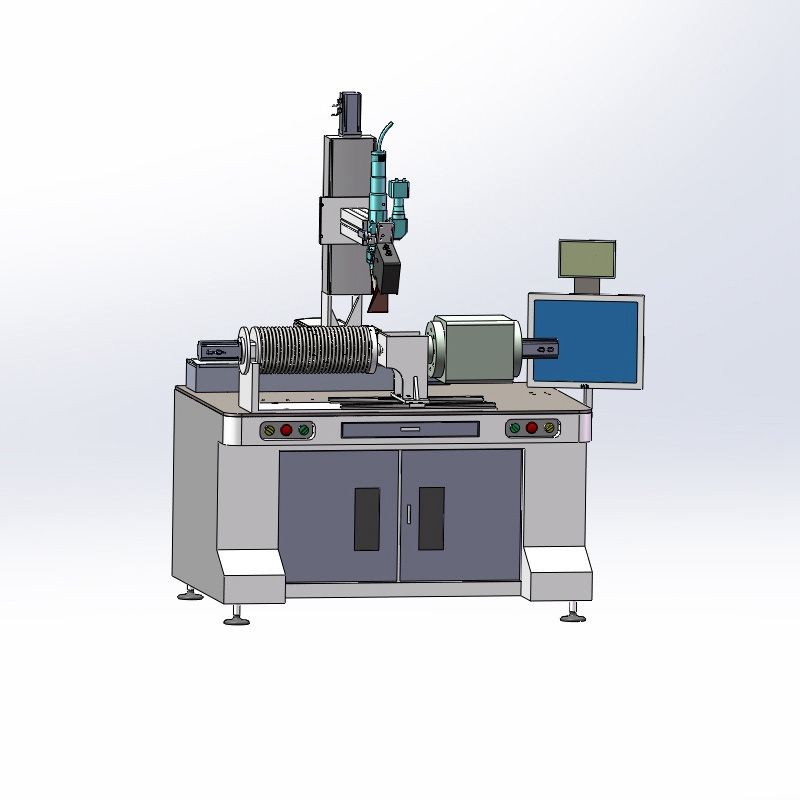

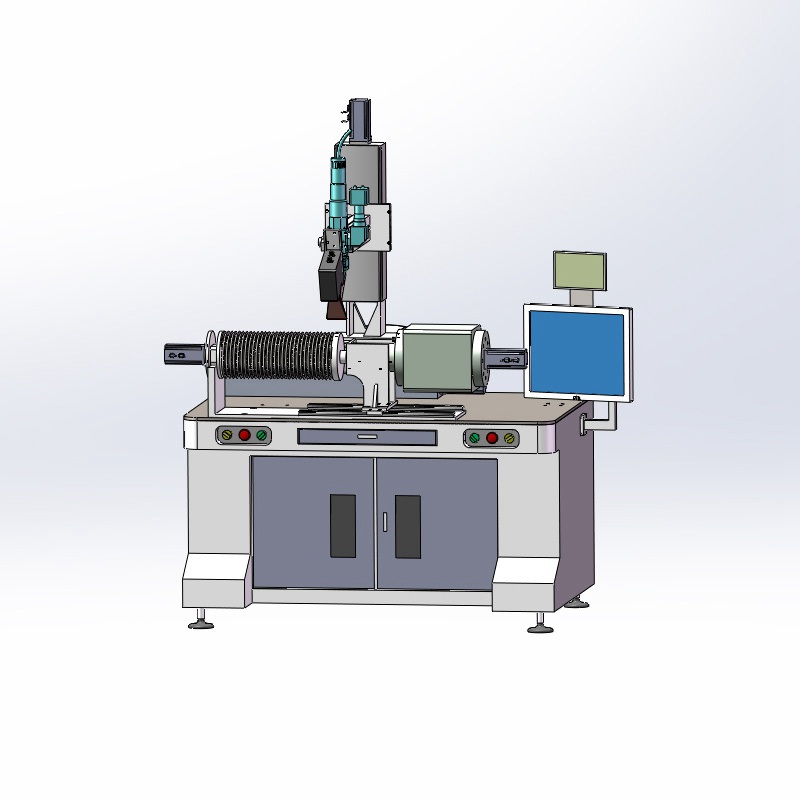

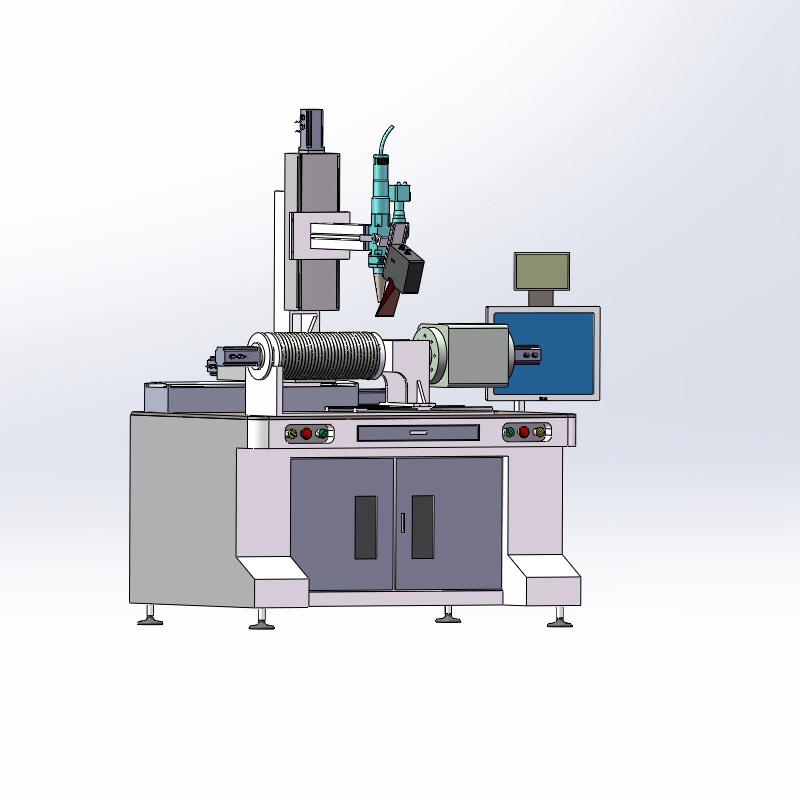

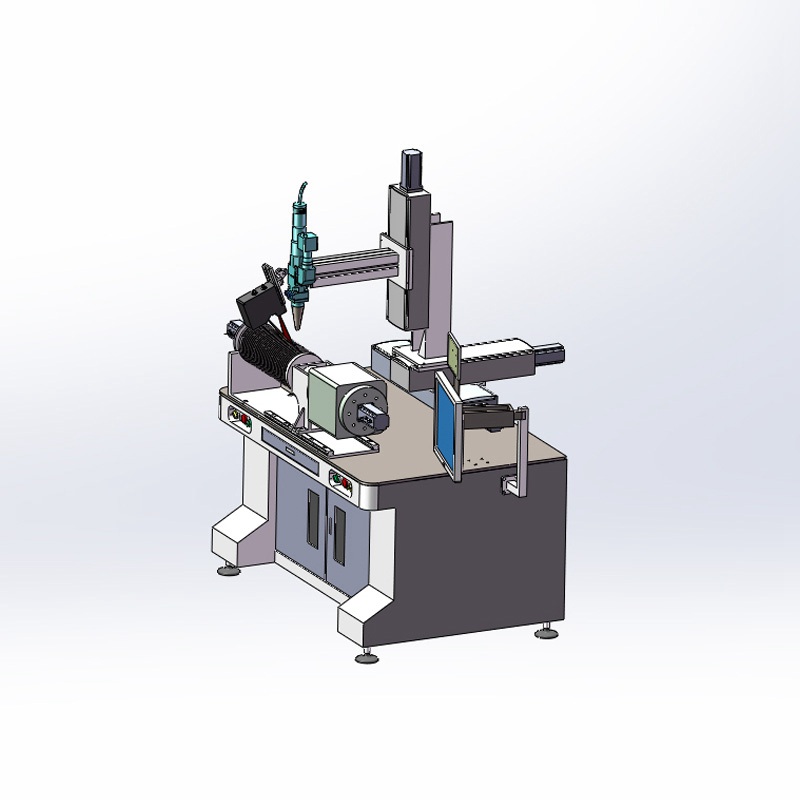

鐳爍光電的激光焊縫跟蹤系統在波紋管激光焊接中的應用，實現了高精度自動化焊接。

鐳爍光電激光焊縫跟蹤系統在波紋管焊接中的原理及優勢：

1. 技術原理與核心組件

• 多傳感融合技術：采用激光三角測量與視覺傳感協同工作，通過條紋激光投射焊縫表面，利用工業相機捕捉三維輪廓數據，精度可達±0.01mm

• 動態補償算法：基于實時點云數據的自適應路徑規劃，可響應0.2mm級偏差，響應時間<5ms

• 六軸聯動控制：集成工業機器人運動學模型，實現焊接頭與工件0.01°級別的姿態協同調整

2. 波紋管焊接難點突破

• 曲面適應性：針對波紋管特有的環形波紋結構，系統支持非規則曲面焊縫軌跡預測，最大曲率適應能力達120°/mm。

• 材料兼容性：已通過不銹鋼（304/316L）、鎳基合金（Inconel 625）、鈦合金（TC4）等材料的工藝驗證。

• 熱變形補償：內置熱力學仿真模型，可預判焊接累積熱量導致的變形量，實現動態路徑修正。
