檢測內容

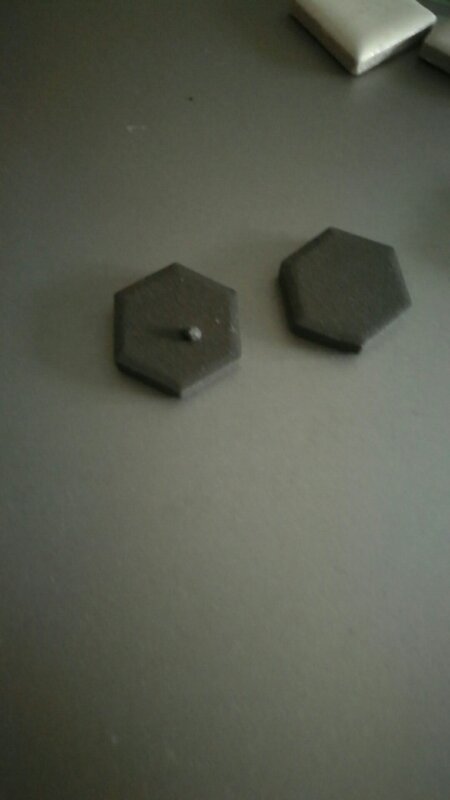

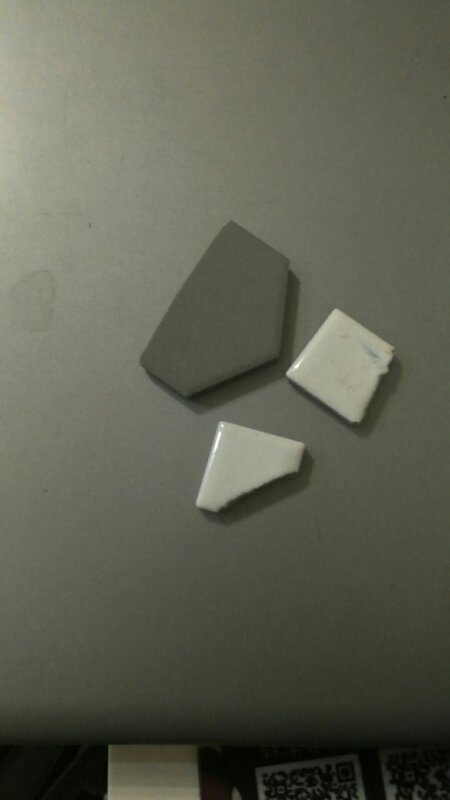

缺陷及表面平整度

檢測設備

LS-A80600

主要性能指標：X方向測量范圍0~600mm，Z方向測量范圍400mm，精度0.9mm，重復精度0,008mm。

檢測原理

利用激光三角反射原理，激光束被放大成一條激光線投射到被測物體表面上，反射光透過高質量光學系統，投射到成像矩陣上，經計算得到傳感器到被測量表面的距離（Z軸）和沿著激光線的位置信息（X軸），移動被測量物體或者輪廓儀探頭，就可以得到一組三維測量值。

初步說明

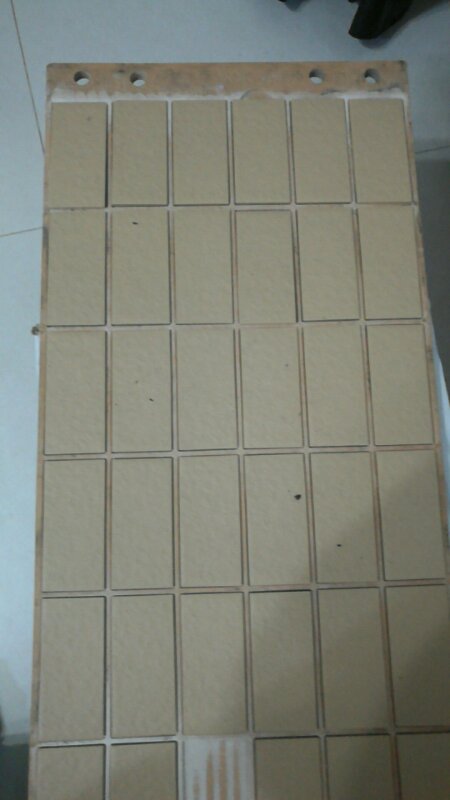

將LS-A80600的3D傳感器固定到檢測高度位置，利用傳輸設備將加工過的瓷磚流轉到傳感器的下方，激光線掃描瓷磚表面的缺陷和平整度，數據分析后將不良品剔除。
